MDC - SMT车间整线数据采集
烽火通信SMT制造车间，通过HMS-DT系列数据采集终端，实现整线贴片机、印刷机、回流焊、AOI、SPI等设备的数据采集，并将设备状态以及过程生产数据、工艺参数通过MQTT协议发送至指定的大数据应用平台。实现车间设备运行效率分析、OEE统计、产品质量追溯、生产直通率等功能。
数据采集内容：
|
设备名称 |
品牌 |
采集内容 |
采集方式 |
采集终端 |
备注 |
|
印刷机 |
DEK |
PCB条码、锡膏添加记录、机器标识码、锡膏厚度、锡膏尺寸， 印刷、脱模速度及刮刀压力设定与实测值、工作温度、当前调用程序名称、生产片数、进出板时间、当前循环时间、擦拭钢网间隔、程序参数；开关机状态、运行状态、故障及事件代码信息； |
协议 |
HMS-DTA7 |
|
|
|
|||||
|
贴片机 |
ASM |
贴片机名称、当前Setup及Recipe 名称、贴装物料信息（包括物料料号、正常贴装数量、影像定位及真空抓取异常的抛料数量以及物料拾取所在的区、站位、枪道等物理位置信息）、PCB条码；运行状态、进出板事件、状态时间、故障信息及代码；当前在用料站表； |
协议 |
HMS-DTA7 |
|
|
SPI |
得律TRI |
PCB条码、机器标识码、开关机状态、运行状态、测试数据(测试详细数据、不良原因、检测所用时间) 、程序参数； |
文件 |
HMS-DTX86W |
|
|
AOI |
得律TRI |
文件 |
HMS-DTX86W | ||
|
VISCOM |
文件 |
HMS-DTX86W | |||
|
回流焊 |
REHM |
PCB条码、机器标识码、开关机状态、运行状态、运行程式数据（设置温区参数、实际采集炉温参数）、风机状态、链条速度、轨道宽度（需设备支持）、程序编号、程序版本、程序参数等 |
文件 |
HMS-DTX86L | |
|
SMT |
协议 |
HMS-DTX86L | |||
|
在线扫码 |
得利捷 |
PCB条码 |
协议 |
|
|
乙方采集到的数据实时通过

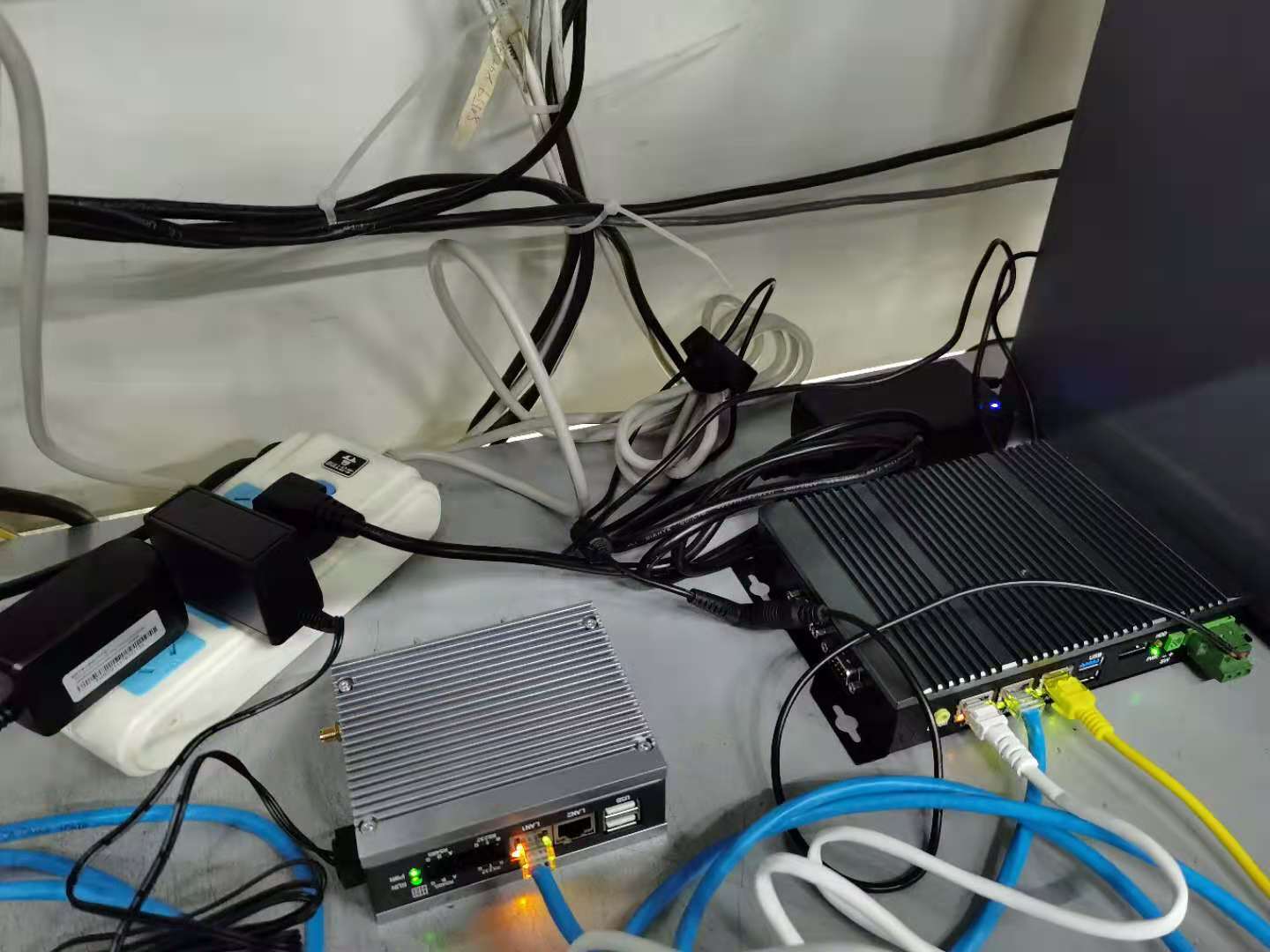

现场图片：
